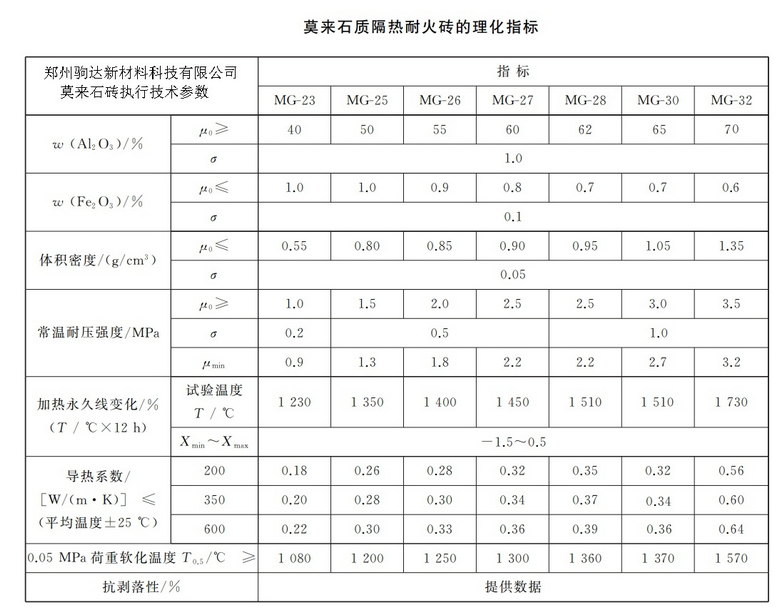

莫來石質(zhì)隔熱耐火磚按分級溫度分為 MG-23 、 MG-25 、 MG-26 、 MG-27 、 MG-28 、 MG-30 和 MG-32 ,共七個牌號。其中, M 、 G 分別為莫、隔的漢語拼音首字母,其后的數(shù)字代表莫來石質(zhì)隔熱耐火磚的分級
莫來石質(zhì)隔熱耐火磚，是以莫來石為主晶相和結(jié)合相的新型優(yōu)質(zhì)隔熱耐火材料。由于莫來石具有優(yōu)良的高溫力學(xué)性能和化學(xué)穩(wěn)定性。所以莫來石質(zhì)隔熱耐火磚具有高溫結(jié)構(gòu)強度高、高溫蠕變率低、熱膨脹系數(shù)小、抗化學(xué)侵蝕性強、抗熱震性能好等優(yōu)良性能，可用作直接接觸火焰的窯爐工作面內(nèi)襯它可以有效地減輕爐體重量，節(jié)約能源。
我公司的莫來石質(zhì)隔熱耐火磚是利用藍(lán)晶石的理想化學(xué)成分AL2O3 · SiO2，是與紅柱石、夕線石具有相同成分的同質(zhì)多相變體。藍(lán)晶石是地殼深部形成的高壓礦物，具有比紅柱石和夕線石更高的密度。這種高密度在常壓下處于亞穩(wěn)定狀態(tài)，在一定溫度下可自發(fā)地分解成低密度的礦物組合，及莫來石—石英。這種轉(zhuǎn)變會引起16%左右的體積膨脹，限制了它在耐火材料中作為主要成分被使用。
以藍(lán)晶石為主要原料的耐火制品難以燒結(jié)，是因為藍(lán)晶石在分解膨脹過程中，其顆粒骨架之間形成許多微孔。對于直接與熔體接觸的耐火制品來說，這些微孔的存在會降低抗侵蝕性，而莫來石質(zhì)隔熱耐火磚是用于不和熔體接觸的高溫窯爐的內(nèi)襯，不但要求具有高的實用文，還需要具有低的導(dǎo)熱系數(shù)。對于一般輕質(zhì)耐火材料來說，在一定范圍內(nèi)，孔隙尺寸越小，其導(dǎo)熱系數(shù)越低，因此藍(lán)晶石分解膨脹形成的微孔隙正是提高輕質(zhì)莫來石磚隔熱性能的有利條件。
莫來石的理想化學(xué)成分是3AL2O3 ·2SiO2，其中AL2O3占71.8%，SiO2占28.2%。其熔點為1910℃，是硅酸鹽系統(tǒng)中僅次于剛玉（熔點2050℃）的礦物相。因此以莫來石為主要晶相的莫來石質(zhì)隔熱耐火磚具有很高的使用溫度。如果使藍(lán)晶石在分解過程中全部轉(zhuǎn)化為莫來石，則必須在磨細(xì)的藍(lán)晶石粉中加入氧化鋁。
